【導讀】在智能視覺與邊緣計算迅猛發展的今天，將AI推理與FPGA加速相結合的視覺系統，已成為工業檢測、自動駕駛、無人機以及智能監控等領域的核心技術方向。隨著圖像傳感器的分辨率與幀率持續提高，數據傳輸速率的穩定性以及線束設計質量，日益成為影響系統性能充分發揮的關鍵要素之一。在此背景下，極細同軸線束（Micro Coaxial Cable）憑借其高帶寬、低損耗以及柔韌小巧的物理特性，正逐漸成為AI與FPGA結合的視覺加速方案中高速信號互連的理想選擇。
一、極細同軸線束的特性與優勢

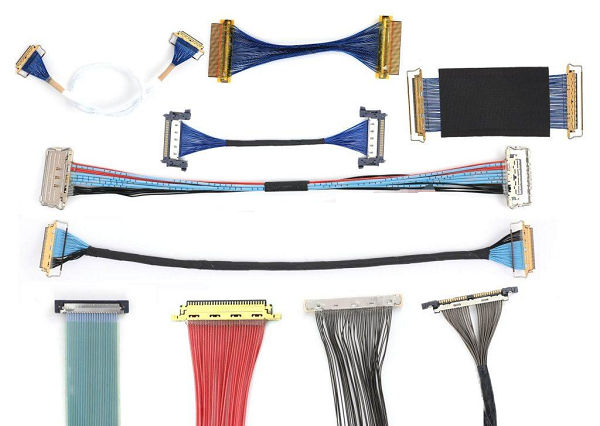

極細同軸線束是一種專為設備內部高速信號傳輸設計的精密線纜，單根線徑通常在0.3至0.5毫米之間，具備同軸屏蔽結構、精確的阻抗控制以及出色的柔韌性。與傳統的扁平排線（FPC）或多股差分線相比，極細同軸線束具有以下幾方面顯著優點：
1.1 信號完整性更優
在AI視覺系統中，攝像頭輸出的MIPI CSI-2、LVDS等高速差分信號需以低誤碼率傳輸至FPGA。極細同軸線通過完整的屏蔽設計與精確的阻抗匹配，能夠有效抑制信號串?dāng)_與反射，從而保障數據傳輸?shù)姆€(wěn)定與清晰。
1.2 布線靈活且體積緊湊
針對無人機、機器人或智能模組等空間受限的設備，極細同軸線束具備小彎曲半徑和良好的耐扭轉性能，便于在緊湊環境中實現靈活布線，同時也更適應模組化或可折疊結構的設計需求。
1.3 抗干擾能力強與可靠性高
全屏蔽結構使極細同軸線束在強電磁干擾環境下仍能保持良好的信號質量。其低電磁干擾（EMI）特性有助于提升整個系統的電磁兼容性能。
二、在AI+FPGA視覺加速方案中的價值
在基于AI與FPGA架構的視覺系統中，圖像數據通常由攝像頭模塊傳輸至FPGA進行預處理與AI加速。該傳輸鏈路的穩定性直接關系到最終的推理速度與識別精度。
2.1 高速接口的優選搭配
目前主流攝像頭接口多采用MIPI、SLVS-EC或CoaXPress等高速標準。極細同軸線束能夠輕松支持5Gbps乃至更高的數據傳輸速率，同時保持優良的信號完整性與低衰減特性，非常適合與FPGA的高速串行解串器（SerDes）接口配合使用。
2.2 解決空間限制帶來的連接挑戰
在嵌入式視覺模組或邊緣AI攝像頭中，主板與攝像頭模組常被布置在不同位置，安裝空間極為有限。極細同軸線束能夠在極小彎折空間內實現可靠的高速傳輸，從而增強系統結構設計的靈活性。
2.3 提升系統整體穩定性
FPGA在執行實時圖像處理任務時，對輸入信號的時序一致性與質量有極高要求。采用高品質的極細同軸線束能夠有效降低信號抖動與誤碼率，保障AI算法在硬件層面的穩定運行與輸出。
三、典型應用場景
3.1 工業視覺檢測設備
在自動分揀與缺陷檢測等系統中，極細同軸線束可實現高速攝像頭與FPGA加速卡之間的高可靠性連接。
3.2 無人機與機器人視覺系統
攝像頭常安裝于活動部件，線束需兼具柔韌與耐彎折特性，極細同軸線束能夠很好地適應此類動態應用環境。
3.3 邊緣AI計算模組
在智能監控或手持終端等設備中，極細同軸線束有助于縮小連接部件體積，從而提升系統整體集成度。
四、設計與選型要點
在設計AI+FPGA視覺系統時，工程師需重點關注以下幾個方面：
4.1 阻抗匹配與接口兼容
應根據實際接口標準（例如MIPI為50Ω，LVDS為100Ω差分）選用相應阻抗規格的極細同軸線束，以避免信號反射及眼圖閉合等問題。
4.2 線纜長度與損耗控制
線纜長度增加會導致信號衰減加劇，需結合傳輸速率與布線距離進行綜合評估。
4.3 機械結構可靠性
布線過程中應避免過度彎折、拉伸或頻繁運動，必要時增設固定支撐結構以延長線纜壽命。
4.4 連接器的選型匹配
應搭配高品質微同軸連接器（如I-PEX、HRS等品牌），確保插拔穩定并維持屏蔽連續性。
結語
極細同軸線束以其高帶寬、柔性結構與優異的電氣性能，正成為AI+FPGA視覺系統中不可或缺的關鍵信號傳輸通道。它不僅優化了高速數據傳輸?shù)姆€(wěn)定性，也為設備小型化與輕量化提供了重要支持。隨著AI視覺加速需求的持續增長，合理選用并優化極細同軸線束的設計，將成為決定系統性能能否充分發揮的關鍵因素之一。
